S 900

Innentor für die Fördertechnik - Conveyor Systeme

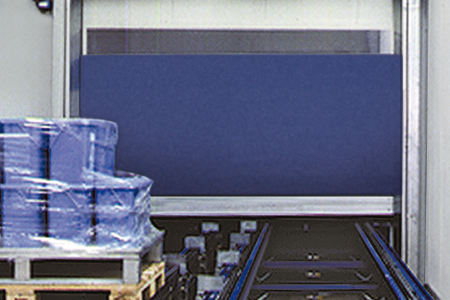

Das S 900 besticht durch seine robuste und einfache Technik und eignet sich somit optimal für den Einsatz in der Fördertechnik. Durch die Konstruktion kann dieses Tor aufgrund seiner hohen Standfestigkeit somit auch in schwer zugänglichen Bereichen eigesetzt werden. Das S 900 kommt zwischen den einzelnen Betriebsabschnitten und Lagerbereichen in der Fördertechnik zum Einsatz und bietet so neben der Energieeinsparung auch eine Minderung von Zugluft und Umgebungsgeräuschen.

Integration in die Anlagentechnik

Die serienmäßige Schützsteuerung AKE bietet bereits im Standard einen potentialfreien Kontakt für die Rückmeldung der Torposition und kann so optimal in die bauseitige Anlagensteuerung eingebunden werden.
Optional kann das Tor auch mit einer Frequenzumrichter-Steuerung aufgerüstet werden. Die 1-phasige Torsteuerung bietet neben der Optimierung des Torlaufes zudem drei potentialfreie Kontakte für spezifische Rückmeldungen.

Robust und sicher

Das robuste Torunterteil aus Aluminium sorgt für eine zusätzliche Stabilität des Torbehanges und nimmt die serienmäßige Schließkante auf. Diese gewährleistet eine prompte Reversion bei Kontakt. Die zusätzliche Lichtschranke an den Torseitenteilen sichert die Schließebene zusätzlich.

Schmale Bauweise für effektiven Einsatz

Unser S 900 ist für den Einsatz in Förderanlagen konzipiert und lässt sich durch seine schmale Bauweise nahezu überall implementieren ohne übermäßigen Einbaufreiraum zu beanspruchen.

Wartungsarm und Servicefreundlich

Bei diesem Tortyp sind die bewegten Teile auf ein Minimum reduziert, um eine höchstmögliche Standfestigkeit der Anlage zu sichern. Ein Betrieb der Toranlage ist somit relativ verschleiß- und wartungsarm. Zudem ist der Behang in einzelne Segmente unterteilt und über die Windsicherungen aus Aluminium miteinander verbunden. Somit ist ein einfacher Wechsel ohne großen Material- und Zeitaufwand möglich.

Dauereinsatz

Die Konstruktion des Tores wurde für den Dauereinsatz konzipiert und gewährleistet eine hohe Anzahl an automatisierten Öffnungs- und Schließvorgängen.



Höhere Sicherheit mit Durchblick

Für optimalen Durchblick im Betriebsablauf steht ein 750mm hohes Sichtfeld über die komplette lichte Breite als kostenfreie Option zur Verfügung.

Technische Details

Innentor S 900 Conveyor


Größenbereich

Breite (LDB) max.3500 mm
Höhe (LDH) max.3500 mm

Geschwindigkeit

mit serienmäßiger Steuerung AKE (Schütz)

Öffnen max.0,8 m/s
Schließen max.0,8 m/s
Optinal: FU-Steuerung BK 150 FUE-1
Öffnen max.1,2 m/s
Schließen max.0,5 m/s

Notöffnung

Nothandkurbel

Behang

mit Aluminium-Profil

Dicke Gewebe1,5 mm
Dicke Sichtfeld2,0 mm

Behangfarben

RAL 1018 Zinkgelb
RAL 2004 Reinorange
RAL 3002 Karminrot
RAL 5010 Enzianblau
RAL 7038 Achatgrau
