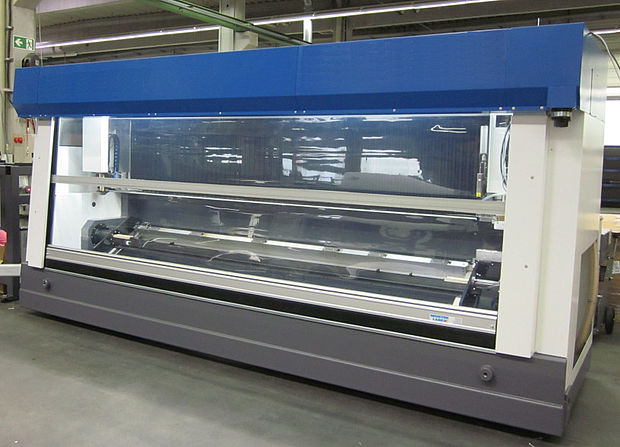

S 2010 MSL Innentor zum Schutz von Personen und Maschinen
Sicherheit für Mensch und Maschine
Die Anforderungen an Arbeitssicherheit und moderne Fertigungsprozesse steigen kontinuierlich. Wichtig sind zuverlässige Produktionsprozesse mit kurzen Stillstandzeiten, einfache Zugänge für die Bedienung und Wartung der Fertigungsmaschinen und natürlich der Schutz der Mitarbeiter. Genau diese Anforderungen erfüllt unser Schnelllauftor S 2010 MSL.
Berührungslose Sicherheit

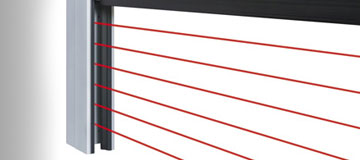

Das NEUE intelligente Sicherheitslichtgitter
Das intelligente Sicherheitslichtgitter von Seuster hilft Ihnen Ihre Betriebskosten zu reduzieren. Das S 2010 MSL erhält ein serienmäßiges Sicherheitslichtgitter, welches mit einem Strahlenabstand von nur 4,5 cm bis zu einer Höhe von 2,5 m punktet.
So werden auch in höheren Bereichen Gabeln des Staplers oder Deichseln erkannt und ein Crash so vermieden.
Der durchgängige geringe Lichtstrahlenabstand ist einzigartig auf dem Schnelllauftormarkt.
Seuster setzt damit höchste Maßstäbe bei der Personensicherheit! Weitere am Tor aufbauende Installationen wie Lichtschranken werden dadurch überflüssig.

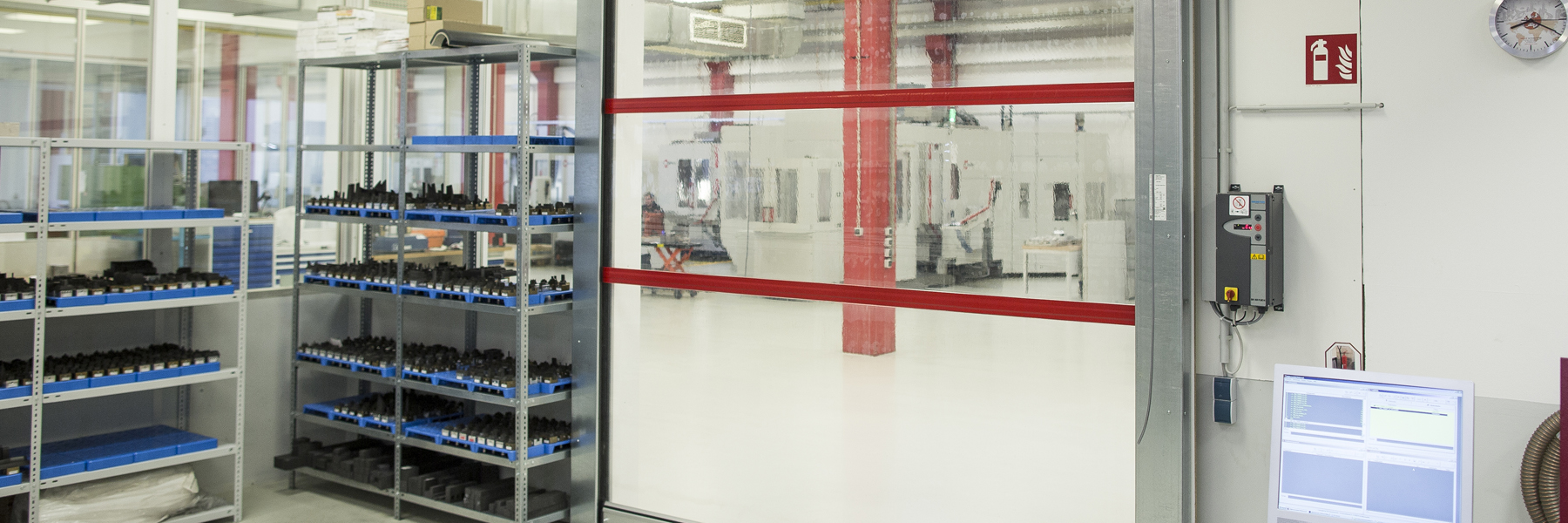

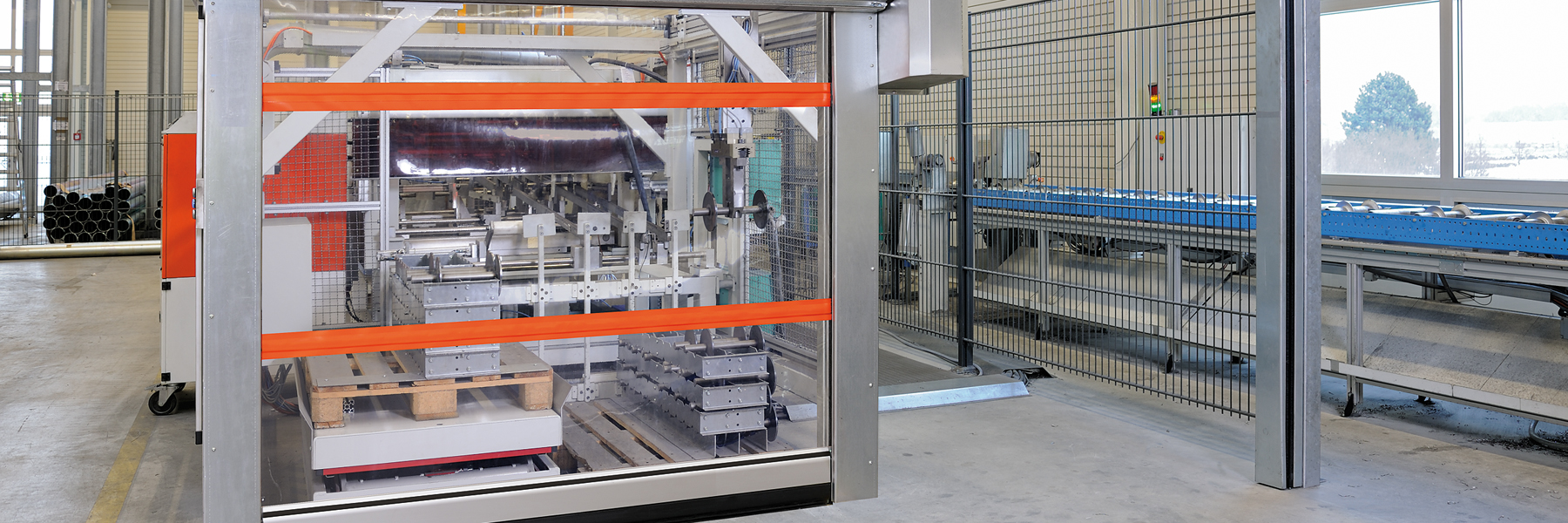

Sichere Überwachung und schneller Zugang
Das flexible Schnelllauftor mit Maschinenschutzfunktion erfüllt all diese Anforderungen. Es schützt das Bedienpersonal durch eine überwachte vollständige Abschottung der Maschine und gibt auf Anforderung schnell den Zugang frei. Sicherheitssensoren im Aluminium-Bodenprofil und in der Zarge melden zuverlässig die Torposition an die Anlagensteuerung (Performance Level d). So ist eine Toröffnung nur im Ruhezustand der Maschine möglich bzw. der Betrieb der Maschine nur beim geschlossenen Tor.
Mechanische Festigkeit und funktionale Sicherheit
Der TÜV Süd bestätigt dem S 2010 MSL mechanische Festigkeit und funktionale Sicherheit und erfüllt die Anforderungen nach ISO 14120:2015 sowie ISO 13849-1.

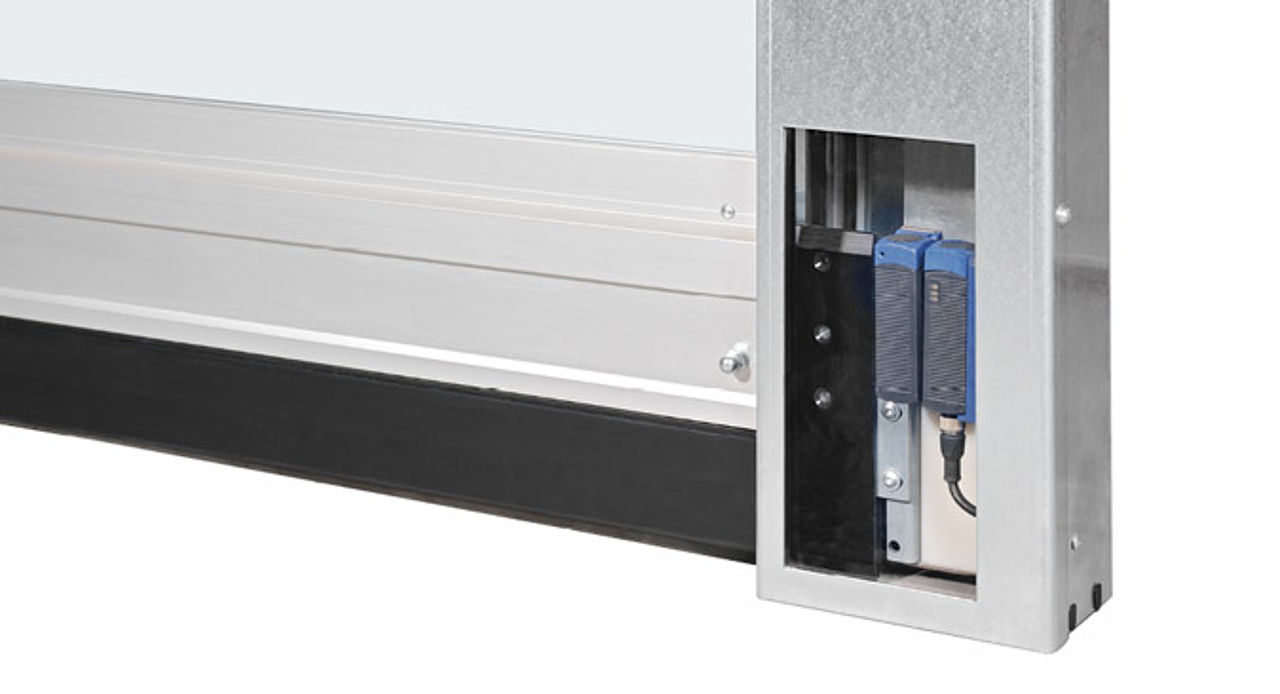

Sicherheitssensoren melden die Torposition
Verschiedene Sicherheitssensoren können im unteren Bereich für die Abfrage der unteren Endlage eingesetzt werden:
- Schmersal CSS 14-34-S-D-M-ST (Kat.4)
- Euchner CES-A-C5H-01 (Kat.4)
- Klaschka SIDENT 40fq50n20-11Sh1C (Kat.4)
- Pilz PRESENcs 1.19n (Kat.4)
- P&F NBB20-L2-A2-V1
Optional kann im oberen Bereich für die Endlage oben der Sicherheitssensor P&F NBB20-L2-A2-V1 eingesetzt werden.
Die Auswertung der Sicherheitsschalter erfolgt bauseits.

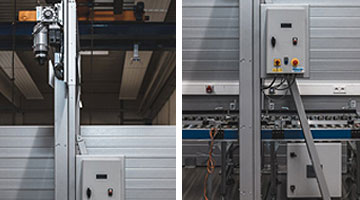

Freitragender Einbaurahmen
Der Einbaurahmen des S 2010 MSL kann mit Hilfe einer Stütze nun auch freistehend montiert werden. Bauliche Maßnahmen für die Befestigung entfallen damit. Der aus C-Profilen bestehende Rahmen dient gleichzeitig als Kabelkanal, so dass auch die Verdrahtung des Tores besonders schnell und einfach erfolgen kann.
Impulse für lange Lebensdauer und mehr Wirtschaftlichkeit
Bei Seuster erhalten Sie alle Schnelllauftore serienmäßig mit einer Frequenzumrichter-Steuerung (FU) für schnellen, sicheren und schonenden Torlauf. Durch die höhere Öffnungs- und Schließgeschwindigkeit optimieren sie die Betriebsabläufe und reduzieren Wärmeverluste und Zugluft am Arbeitsplatz. Zusätzlich entlasten Sie die gesamte Tormechanik durch das sanfte Anfahren und Abbremsen und verlängern so die Lebensdauer des Tores um ein Vielfaches.
Technische Details
Innentor S 2010 MSL
Größenbereich
| Breite (LDB) max. | 4000 mm |
| Höhe (LDH) max. | 4000 mm |
Geschwindigkeit
mit serienmäßiger FU-Steuerung BK 150 FUE-1
(bis 95 kg)
| Steuerung AK 500 FUE-1 (ab 95 kg) | |
| Öffnen max. | 1,5 m/s |
| Schließen max. | 0,8 m/s |
Notöffnung
| Handkurbel |
| Optional: Haspelkette |
| Optional: automatische Toröffnung über USV bei Stromausfall (BK 150 FUE-1 USV, 230 V) |
Widerstand gegen Windlast (EN 12424)
Klasse 1 max. 88 km/h
Behang
mit Federstahl-Windsicherung
| Dicke Gewebe | 2,4 mm |
| Dicke Volltransparent | 4,0 mm |
Behangfarben
| Standardfarben | |
| RAL 1018 Zinkgelb |  |
| RAL 2004 Reinorange |  |
| RAL 3002 Karminrot |  |
| RAL 5010 Enzianblau |  |
| RAL 7038 Achatgrau |  |
| Vorzugsbunttöne | |
| RAL 6024 Verkehrsgrün |  |
| RAL 7012 Basaltgrau |  |
| RAL 7016 Anthrazitgrau |  |
| RAL 7022 Umbragrau |  |
| RAL 7024 Graphitgrau |  |
